405nm - 1550nm Aspheric Lens Collimator Z Fiber Pigtail
Szczegóły Produktu
| Nazwa produktu | Kolimator z soczewkami asferycznymi i włóknem | Długość fali | 405nm 450nm 525nm 635nm 650nm 780nm 850nm 980nm 1064nm 1310nm 1550nm |
|---|---|---|---|
| Przepustowość | ±5 nm | Złącze | FC/PC FC/APC SMA905 |
| Typ włókna | 405 KM, 460 KM, 630 KM, 780 KM, Hi1060, Smf-28e | Średnica opakowania | Ø9mm |
| Przepuszczalność | >90% | ||
| Podkreślić | Kollimator soczewek asferycznych 1550 nm,405nm Aspheric Lens Collimator |
||
opis produktu

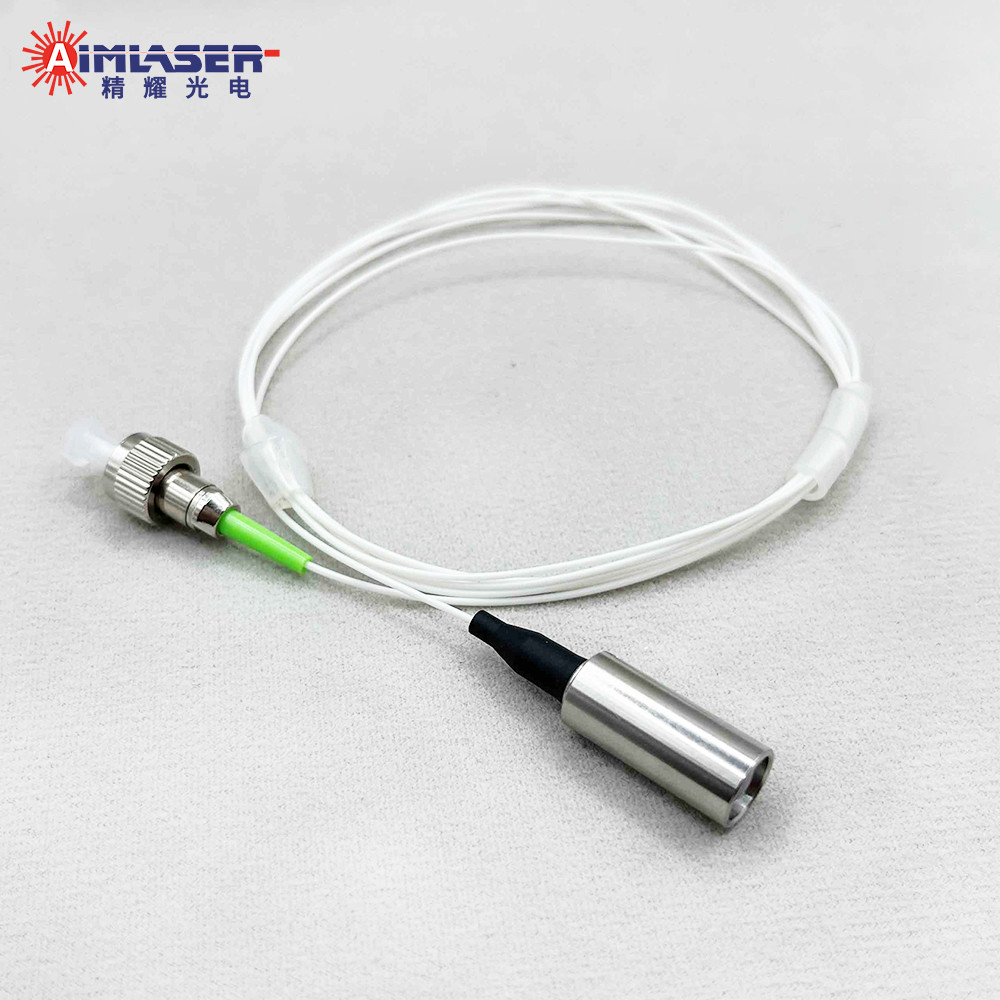

Kolimator z soczewkami asferycznymi 405nm-1550nm z pochylonym włóknem końcowym
Kolimator z soczewkami asferycznymi
AIMLASER dostarcza kolimatory z soczewkami asferycznymi ze włóknem, oferując długości fal w tym 405 nm, 450 nm, 520 nm, 635 nm, 780 nm, 850 nm, 980 nm, 1064 nm, 1310 nm i 1550 nm. Dostępne są opcje dostosowywania w celu spełnienia określonych wymagań, takich jak rozmiar belki pasa, kąt rozbieżności i typy złączy (np. FC/PC, FC/APC, SMA905).

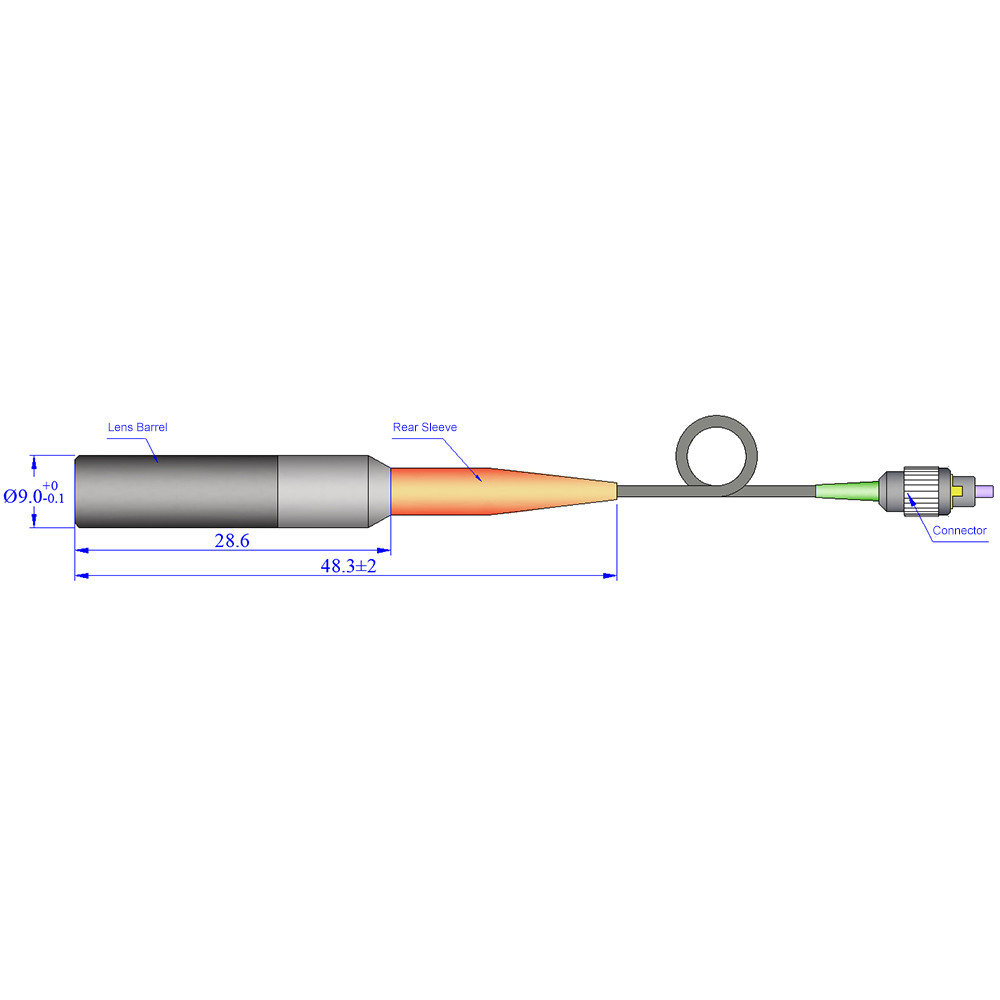

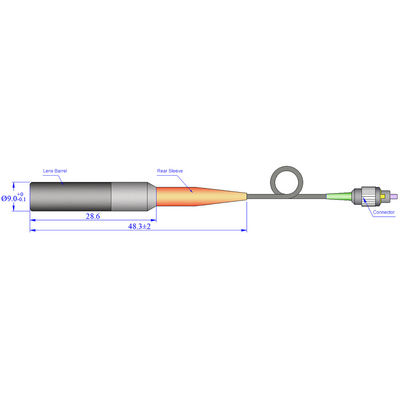

Kolimator z soczewkami asferycznymi i włóknem charakteryzuje się zwartą konstrukcją z ustawionym pod kątem ogonem światłowodu i precyzyjnie dopasowaną soczewką asferyczną, co zapewnia wysoką jakość wiązki gaussowskiej i doskonałe właściwości kolimacyjne. Zarówno soczewka, jak i powierzchnia włókien są pokryte powłokami antyrefleksyjnymi, co znacznie zmniejsza odbicia wsteczne na końcu wyjściowym i minimalizuje szum łącza optycznego.
● Kolimatory o długiej ogniskowej wykorzystują wygiętą obudowę, aby skorygować odchylenie wiązki wyjściowej spowodowane przez kątowy ogon światłowodu.
●Kolimatory o krótkiej ogniskowej, w których odchylenie wiązki wyjściowej od kątowego ogona światłowodu jest pomijalne, mają prostą konstrukcję obudowy.
Dane techniczne
| Długość fali | Przepustowość łącza | Rozmiar belki talii | Kąt rozbieżności | NA | EFL | Średnica pakietu | Typ włókna | Złącze | Przepuszczalność |
| 405 nm | ±5nm | 0,85 mm | 0,06°+0,01° | 0,25 | 4,45 mm | Φ9,0 mm | 405KM | FCPC FC/APC Sma905 |
>90% |
| 405 nm | ±5nm | 2,01 mm | 0,02°+0,01° | 0,25 | 10,67 mm | Φ9,0 mm | |||
| 405 nm | ±5nm | 3,6 mm | 0,015°+0,01° | 0,15 | 17,71 mm | Φ9,0 mm | |||
| 450mm | ±5nm | 0,82 mm | 0,05°+0,01° | 0,25 | 4,50 mm | Φ9,0 mm | 460KM | ||
| 450mm | ±5nm | 2,0 mm | 0,02°+0,01° | 0,24 | 10,77 mm | Φ9,0 mm | |||
| 450mm | ±5nm | 3,0 mm | 0,015°+0,01° | 0,15 | 17,88 mm | Φ9,0 mm | |||
| 520nm | ±5nm | 0,84 mm | 0,05°+0,01° | 0,25 | 4,55 mm | Φ9,0 mm | |||
| 520nm | ±5nm | 2,1 mm | 0,02°+0,01° | 0,24 | 10,87 mln | Φ9,0 mm | |||
| 520mm | ±5nm | 3,2 mm | 0,015°+0,01° | 0,15 | 18,02 mm | Φ9,0 mm | |||
| 635 nm | ±5nm | 0,86 mm | 0,05°+0,01° | 0,24 | 4,59 mm | Φ9,0 mm | 630 KM | ||
| 635 nm | ±5nm | 2,06 mm | 0,02°+0,01° | 0,24 | 10,96 mm | Φ9,0 mm | |||
| 635 nm | ±5nm | 3,5 mm | 0,015°+0,01° | 0,15 | 18,14 mm | Φ9,0 mm | |||
| 780 mm | ±5nm | 1,0 mm | 0,06°+001 | 0,24 | 4,63 mm | Φ9,0 mm | 780 KM | ||
| 780 mm | ±5nm | 2,4 mm | 0,026°+0,01° | 0,24 | 11,06 mm | Φ9,0 mm | |||
| 780 mm | ±5nm | 4,0 mm | 0,01°+0,01° | 0,15 | 18,33 mm | Φ9,0 mm | |||
| 850nm | ±5nm | 1,0 mm | 0,06°+0,01° | 0,24 | 4,64 mm | Φ9,0 mm | |||
| 850nm | ±5nm | 2,41 mm | 0,03°+0,01° | 0,24 | 11,10 mm | Φ9,0 mm | |||
| 850nm | ±5nm | 3,8 mm | 0,02°+0,01° | 0,15 | 18,45 mm | Φ9,0 mm | |||
| 980nm | ±5nm | 1,0 mm | 0,07°+0,01° | 0,24 | 4,66 mm | Φ9,0 mm | Cześć1060 | ||
| 980nm | ±5nm | 2,4 mm | 0,03°+0,01° | 0,24 | 11,16 mm | Φ9,0 mm | |||
| 1064nm | ±5nm | 4,0 mm | 0,02°+0,01° | 0,15 | 18,52 mm | Φ9,0 mm | |||
| 1064nm | ±5nm | 1,0 mm | 0,08°+0,01° | 0,24 | 4,67 mm | Φ9,0 mm | |||
| 1064 mm | ±5nm | 2,4 mm | 0032°+0,01° | 0,24 | 11,18 mm | Φ9,0 mm | |||
| 1064nm | ±5nm | 3,8 mm | 0,02° +0,01° | 0,15 | 18,58 mm | Φ9,0 mm | |||
| 1310mm | ±5nm | 0,84 mm | 0,11°+0,01°” | 0,24 | 4,70 mm | Φ9,0 mm | Smf-28e | ||
| 1310nm | ±5nm | 2,04 mm | 0,047°+0,01° | 0,23 | 11,25 mm | Φ9,0 mm | |||
| 1310mm | ±5nm | 3,35 mm | 0,029°+0,01° | 0,15 | 18,67 mm | Φ9,0 mm | |||
| 1550mm | ±5nm | 0,87 mm | 0,11°+0,01°” | 0,24 | 4,74 mm | Φ9,0 mm | Smf-28e | ||
| 1550mm | ±5nm | 2,10 mm | 0,053°+0,01° | 0,23 | 11,31 mm | Φ9,0 mm | |||
| 1550mm | ±5nm | 3,4 mm | 0,032°+0,01° | 0,15 | 18,75 mm | Φ9,0 mm |
Aplikacje
The405 nm, 450 nm, 520 nm, 635 nm, 780 nm, 850 nm, 980 nm, 1064 nm, 1310 nm i 1550 nmKolimator światłowodowy z soczewkami asferycznymi znajduje zastosowanie w:
● Komunikacja optyczna: sprzęganie włókien i kolimacja wiązek.
●Systemy laserowe: Precyzyjne cięcie, spawanie i znakowanie.
●Wykrywanie i wykrywanie: czujniki światłowodowe, LiDAR i dalmierze.
●Spektroskopia: Ramana, fluorescencja i absorpcja.
