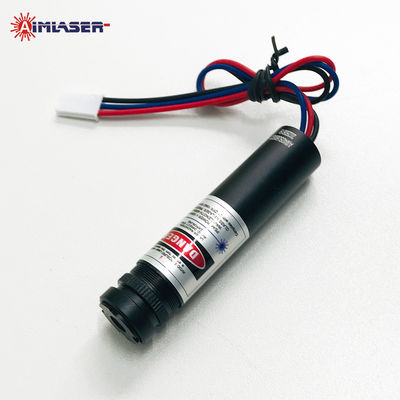

Narrow Uniform Line Laser Module With Powell Lens TTL / Analog / PWM Modulation 20um 50um 200um
Szczegóły Produktu
| Nazwa produktu | Moduł laserowy jednolitej linii z soczewką Powell | Długość fali | 405NM 450NM 525 NM 635 NM 650NM 780 NM 850 NM |
|---|---|---|---|
| Szerokość linii | ≤20um@60 mm, ≤30um@80 mm, ≤60um@150 mm, ≤100um@300 mm | kąt wentylatora | 10°~120° (niestandardowe) |
| Napięcie robocze | 3–24 V prądu stałego (niestandardowe) | Materiał sprawy | Izolacja Aluminium anodowane na czarno |
| Długość życia | 10 000 godzin | ||
| Podkreślić | TTL Analog Uniform Line Laser Module,Powell Lens Uniform Line Laser Module,PWM Uniform Line Laser Module |
||
opis produktu
Wąski moduł lasera liniowego z soczewką Powell TTL/Analog/PWM Modulation 20um 50um 200um
Opis produktu
Moduł lasera liniowego z soczewką Powell firmy AIMLASER został zaprojektowany z myślą o wysokiej jednorodności, projekcji o wąskiej szerokości linii w zastosowaniach przemysłowych i wizji robotycznej. W przeciwieństwie do konwencjonalnych laserów z soczewkami cylindrycznymi, które wytwarzają rozkład wiązki lasera w rozkładzie Gaussa, moduł ten integruje precyzyjną soczewkę Powell w celu przekształcenia wiązki w jednorodną, wachlarzowatą linię lasera o szerokościach linii od 20μm do 200μm.
Laser zapewnia jednorodny rozkład natężenia wiązki na całej długości linii, minimalizując gorące punkty i przyciemnianie krawędzi - co czyni go idealnym do zastosowań wymagających spójnego oświetlenia i precyzyjnego wykrywania krawędzi. Dostępne długości fal: 405nm, 450nm, 488nm, 505nm, 520nm, 638nm, 660nm, 685nm, 785nm, 808nm, 830nm i 850nm. Obsługuje CW, TTL modulację, oraz modulację analogową, zapewniając kompatybilność z różnymi systemami sterowania.
Soczewka Powell dobrze rozproszona linia laser zapewnia doskonałą jakość wiązki, wysoką stabilność i stałą jasność na całej długości linii lasera - idealny do skanowania światłem strukturalnym, wyrównywania robotycznego, automatycznej kontroli optycznej (AOI) i wizji 3D.
Specyfikacje
|
ELEMENTY |
PARAMETRY |
|
Numer modelu |
Moduł diody laserowej z soczewką Powell o dobrze rozproszonej linii |
|
Długość fali |
405nm, 450nm, 488nm, 505nm, 520nm, 638nm, 660nm, 685nm, 785nm, 808nm, 830nm, 850nm i 940nm |
|
Moc wyjściowa |
5mW~10W |
| Otwór wyjściowy | Φ5,0mm |
|
Szerokość linii |
≤20um@60mm, ≤30um@80mm, ≤50um@150mm, ≤100um@300mm |
|
Kąt wachlarza |
10°~120° |
| Napięcie wejściowe | 3~24,0VDC |
| Prąd roboczy | <500mA |
| Tryb sterownika | CW lub impulsowy (TTL, modulacja analogowa, modulacja cyfrowa) |
| Wymiary | Φ12x35mm, Φ12x45mm, Φ16x50mm, Φ16x70mm |
| Rozbieżność | 0,2~0,8mrad |
|
Klasa CDRH |
Klasa I II IIIa IIIb |
|
Sterowanie obwodem |
Automatyczny prąd stały (ACC) |
|
Ochrona obwodu |
Ochrona przed statyką, przepięciami i odwrotną polaryzacją |
|
Temperatura pracy |
-10℃ do 50℃ |
|
Temperatura przechowywania |
-40℃ do 80℃ |
|
Optyka |
Soczewka Powell |
|
Materiał |
Aluminium anodowane na czarno (izolacja) |
|
Żywotność |
≥10 000 godzin |
Cechy
-
Jednorodna linia lasera za pomocą soczewki Powell (profil nienormalny)
-
Wąska szerokość linii (20μm–200μm), konfigurowalna
-
Jednorodne natężenie wiązki na całej linii
-
Długości fal: 405nm ~ 1550nm
-
Obsługuje modulację TTL, analogową, PWM
-
Wysoka stabilność i niski poziom szumów
-
Kompaktowa konstrukcja ułatwiająca integrację
Zastosowania
Moduły diod laserowych z soczewką Powell o jednorodnym rozkładzie linii są stosowane w:
-
Wizji robotycznej i inteligentnej automatyzacji
-
Skanowaniu światłem strukturalnym i profilowaniu 3D
-
Automatycznej kontroli optycznej (AOI)
-
Wykrywaniu wad powierzchni
-
Precyzyjnym wyrównywaniu i metrologii przemysłowej
